單級立式擺線針輪減速機的相關知識

導讀：單級立式擺線針輪減速機根據減速機的結構形式其型號表示方法有以下多種:BLD XLD BLY XLY BL XL等等係列型號.

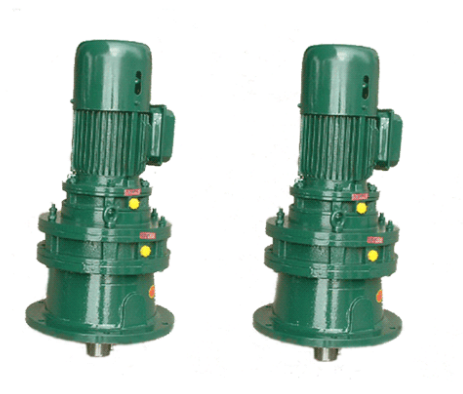

單級立式擺線針輪減速機概述:

單級立式擺線針輪減速機根據減速機的結構形式其型號表示方法有以下多種:BLD XLD BLY XLY BL XL等等係列型號。

單級臥式擺線針輪減速機也叫一級臥式擺線針輪減速機，又名也叫腳板安裝單級擺線針輪減速機,是依據減速機的安裝形式來定義命名的,此減速機是一種應用行星傳動原理既有自轉又有公傳采用擺線針齒齧合，把減速後的動力傳輸給輸出機構，從而達到減速的要求，是減速機行業8大減速機係列中設計成本*低，工作效能較高，結構*簡單的減速機構。


單級立式擺線針輪減速機結構：

一級立式擺線針輪減速機全部傳動裝置結構可分為三部分：輸入部分、減速部分、輸出部分，其輸入結構是高速部分，連接輸入電動機（馬達）；其輸出部分是減速機的低速部分，其輸出軸通過鏈輪或者聯軸器、連接盤等接入用戶需要帶動的設備。

單級立式擺線針輪減速機型號:

我公司生產的減速機腳板安裝臥式擺線針輪減速機均采用國家機械部及化工部相關行業標準；在型號表示上字母W來定義,其意義在於利用漢語拚音字母的第一個開頭字母W(漢子”臥”字拚音開頭第一個字母)來表示.臥式擺線針輪減速機根據減速機的結構形式其型號表示方法有以下多種:BWD XWD BWY XWY BW XW等等係列擺線針輪減速機型號。




單級立式擺線針輪減速機使用範圍：

單級立式擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒齧合實現減 速的一種機械。該機可以廣泛應用於各種傳動機械中的減速機構，如：起重機械、運輸機械、礦山機械、冶金機械、石化機械、紡織機械、印染機械、輕工機械、食品機械、製藥機械、橡膠機械、塑料機械、包裝機械、啤酒機械、築路機械、環保機械、糧油機械等等各種減速裝置和設備。



單級立式擺線針輪減速機的特點

1.傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569。

2.傳動效率高。由於齧合部位采用了滾動齧合，一般一級傳動效率為90%--95%。

3.結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4.故障少，壽命長。主要傳動齧合件使用軸承鋼磨削製造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5.運轉平穩可靠。因傳動過程中為多齒齧合，所以使之運轉平穩可靠，噪聲低。

6.拆裝方便，容易維修。

7.過載能力強，耐衝擊，慣性力矩小，適用於起動頻繁和正反轉運轉的特點。
